一、產品概述：

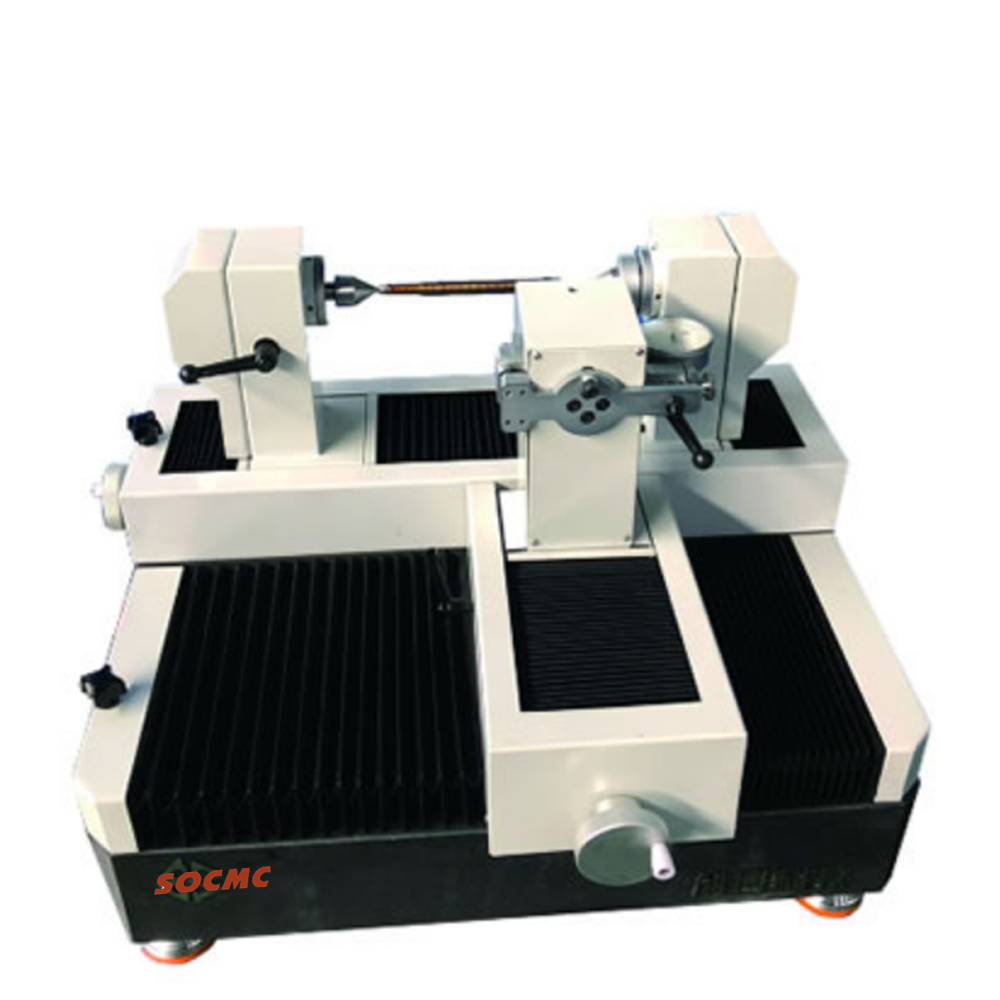

CDT型齒輪徑向跳動測量?jī)x是根據齒輪生產廠家的實際要求、現場使用環境、操作習慣相結合，最新開發完成的新一代齒輪徑向跳動測量?jī)x檢測設備。該產品采用大理石基座和高精度線性導軌，精度高，穩定性好，機械結構簡單，操作簡單，美觀耐用，配備數顯表，讀數直觀。測量方向可調整并配有多種尺寸的測頭，適用于不同產品的測量。

二、儀器測量項目

1、齒輪徑向跳動；

2、回轉類零件徑向跳動；

三、儀器主要技術參數

1、被測齒輪外徑-----------------------------------------------------------0~300 mm

2、兩頂尖距離-----------------------------------------------------------100~700 mm

3、可測齒輪模數------------------------------------------------------------0.5~8 mm

4、快退頂尖距離---------------------------------------------------------------- 20mm

5、示值變動性---------------------------------------------------------------0.002 mm

6、示值誤差------------------------------------------------------------------0.004 mm

7、儀器凈重----------------------------------------------------------------------300 kg

7、主機外形尺寸（長x寬x高）----------------------------1200x600x500 mm

四、儀器主體結構、硬件配置及功能特點

1、通過手動更換被檢工件完成檢測

2、測量部位可根據實際測量需求手動推動到測量為證并鎖緊，

3、頂尖移動和鎖緊通過手動推動和導軌鉗制器鎖緊，

4、基座采用濟南青理石，具有穩定性高，耐磨抗腐蝕、壽命長特點，

5、主要運動位置采用高精度直線導軌，具有摩擦系數小、定位精度高、精度保持性好、互換性高等特點

6、頂尖可根據不同頂尖孔的大小快速更換響應的頂尖來滿足測量要求，

7、在測量過程中，測量頂尖采用手動方式測量，可通過千分表比較測量達到檢測結果，同時可通過手動旋轉工件，完成多點測量，測量頂尖可橫向移動，獲得多點測量值。

五、測量及操作

1、將工件安裝到兩頂尖上并保證通過快退把手能取下來工件，鎖緊頂尖；

2、可通過旋轉搖柄，將測量頂尖移動到測量位置，準備檢測，測量頂尖可前后微動測量跳動；

3、手動操作測量頂尖測量跳動，同時可通過手動旋轉工件，測量多點跳動；

4、將測量頂尖旋出到安全位置，防止卸料過程中產生磕碰；

5、將工件取走；

六、安裝要求

1、安裝場地要求

CDT300型齒跳儀凈重約為300Kg，安裝臺面需堅實、平整，并應遠離振動源。

2、安裝空間要求

CDT300型齒跳儀占地尺寸大約為1.2X0.6m。
