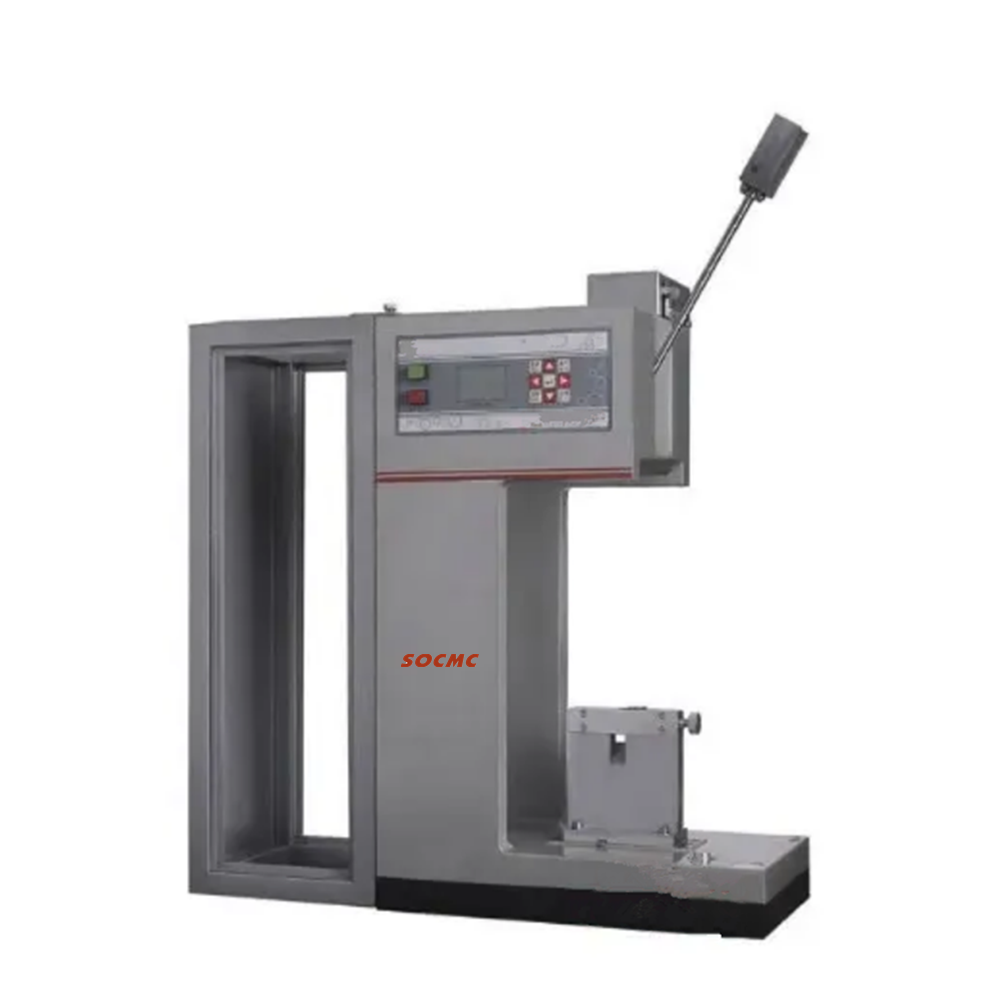

設備名稱：微機式塑料擺錘沖擊試驗機（型號：ZBC7151-C）
設備型號：ZBC7151-C
設備說明：微機式塑料沖擊試驗機是我公司自主研發的新一代塑料擺錘沖擊試驗機，該機總結以往經驗，吸收國際先進技術特點，對塑料小擺錘做出了諸多改進，能更好的滿足用戶的使用要求。該機是對塑料、尼龍、橡膠、玻璃鋼、復合塑料管材、電氣絕緣材料等非金屬材料在動負荷下抵抗沖擊性能進行檢驗的檢測儀器。本機采用半自動化控制，操作簡便，工作效率高。在沖擊試樣后自動獲得試驗數據。在連續做沖擊試驗和大量做沖擊試驗的試驗室及生產廠家更能體現其優越性。本機所配的專用控制面板和顯示屏可滿足用戶試驗所需的操作和顯示要求，如顯示沖擊吸收功、沖擊強度、擺錘的移動角度及打印試驗報告等。是硬質塑料生產廠家、質檢單位、科研所等必不可少的檢測儀器。
本機即可以做簡支梁試驗，又可以做懸臂梁試驗，配上拉伸沖擊支座、丁字頭、拉沖擺等配件后，還可以對塑料做較高形變速率下的拉伸沖擊試驗。配上管材沖擊支座后可以做管材沖擊試驗。配上鑄鐵沖擊支座后可以做鑄鐵沖擊試驗。一機多用，性價比高，支座調節及更換方便，適用性強。
執行標準：
1.GB/T 1043-2008 《硬質塑料簡支梁沖擊試驗方法》
2.GB/T 1843-1996 《塑料懸臂梁沖擊試驗方法》
3.JB/T 8761-1998 《塑料懸臂梁沖擊試驗機》
4.JB/T 8762-1998 《塑料簡支梁沖擊試驗機》
5.ISO 179:2000 《Plastics-Determination of Charpy impact properties》
6.ISO 180:2000 《Plastics-Determination of Izod impact strength》
7.GB/T 13525-92 《塑料拉伸沖擊性能試驗方法》（配拉沖擺時才滿足）
8.ASTM D 256-04 《Standard test methods for determining the Izod Pendulum lmpact Resistance of plastics1》（配美標擺時才滿足）
9.GB/T 18743-2002 《流體輸送用熱塑性塑料管材簡支梁沖擊試驗方法》（配管材沖擊支座時才滿足）
10.GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》（配鑄鐵沖擊支座時才滿足）
11.GB/T 229-2007 《金屬材料 夏比擺錘沖擊試驗方法》（配鑄鐵沖擊支座時才滿足）
12.JJG 145-2007 《擺錘式?jīng)_擊試驗機》（配鑄鐵沖擊支座時才滿足）
主要技術參數：
1.******沖擊能量：簡支梁15J、7.5J、4J、2J、1J
懸臂梁11J、5.5J、2.75J、1J
2.擺錘力矩：
簡支梁8.0385 N·m、4.0192 N·m、2.1436N?m、1.0718 N?m、0.5359 N?m
懸臂梁5.8949 N·m、2.9474 N·m、1.4737 N?m、0.5359 N?m
3.擺錘預揚角：150o
4.角度分辨率：0.1o
5.簡支梁技術參數：
1)沖擊速度：2.9m/s（≤5J）、3.8m/s（＞5J）
2)擺軸中心至試樣中心的距離：230㎜（≤5J）、395㎜（＞5J）
3)沖擊刀夾角：30o
4)沖擊刀圓角半徑：2㎜
5)支座圓角半徑：1㎜
6)支座前角：5o
7)支座后角：10o
8)支座跨距：40㎜、60㎜、70㎜
9)試樣類型及尺寸（長×寬×厚）：
80㎜×10㎜×4㎜
50㎜×6㎜×4㎜
120㎜×15㎜×10㎜
6.懸臂梁技術參數：
1)沖擊速度：3.5m/s
2)擺軸中心至試樣中心的距離：335㎜
3)刀刃夾角：75°
4)刀刃圓角半徑：0.8㎜
5)刀刃前角：5°
6)刀刃后角：10°
7)刀刃中心距鉗口上表面：22±0.2㎜
8)試樣類型及尺寸（長×寬×厚）：
80㎜×10㎜×4㎜
63.5㎜×12.7㎜×12.7㎜
63.5㎜×12.7㎜×6.4㎜
63.5㎜×12.7㎜×3.2㎜
7.鑄鐵沖擊技術參數：
1)試樣支座端部圓弧半徑：1～1.5㎜
2)試樣支座支承面傾角：11°±1°
3)試樣支座跨距：40㎜
4)試樣規格：55㎜×10㎜×10㎜10（7.5、5、2.5）㎜
8.主機外形尺寸（長×寬×高）：740㎜×260㎜×870㎜
9.主機重量：約100㎏
10.主機電源：交流單相220V 50Hz 0.5kW
設備標準配置：
1.主機一臺
2.液晶控制器一臺
3.懸臂梁擺錘一個（11J）
4.懸臂梁支座一套
5.阿氏對中器一套
6.簡支梁擺錘一個（15J）
7.簡支梁支座一套
8.試樣對中塊三件
9.跨距找正塊三件
10.防護罩一個
11.聯想系列計算機一臺
12.聯想A4彩色噴墨打印機一臺
13.ZBCTest專用試驗軟件一套（附光盤）
設備可選配置：
1.懸臂梁擺錘：1J、2.75J、5.5J
2.簡支梁擺錘：1J、2J、4J、7.5J
