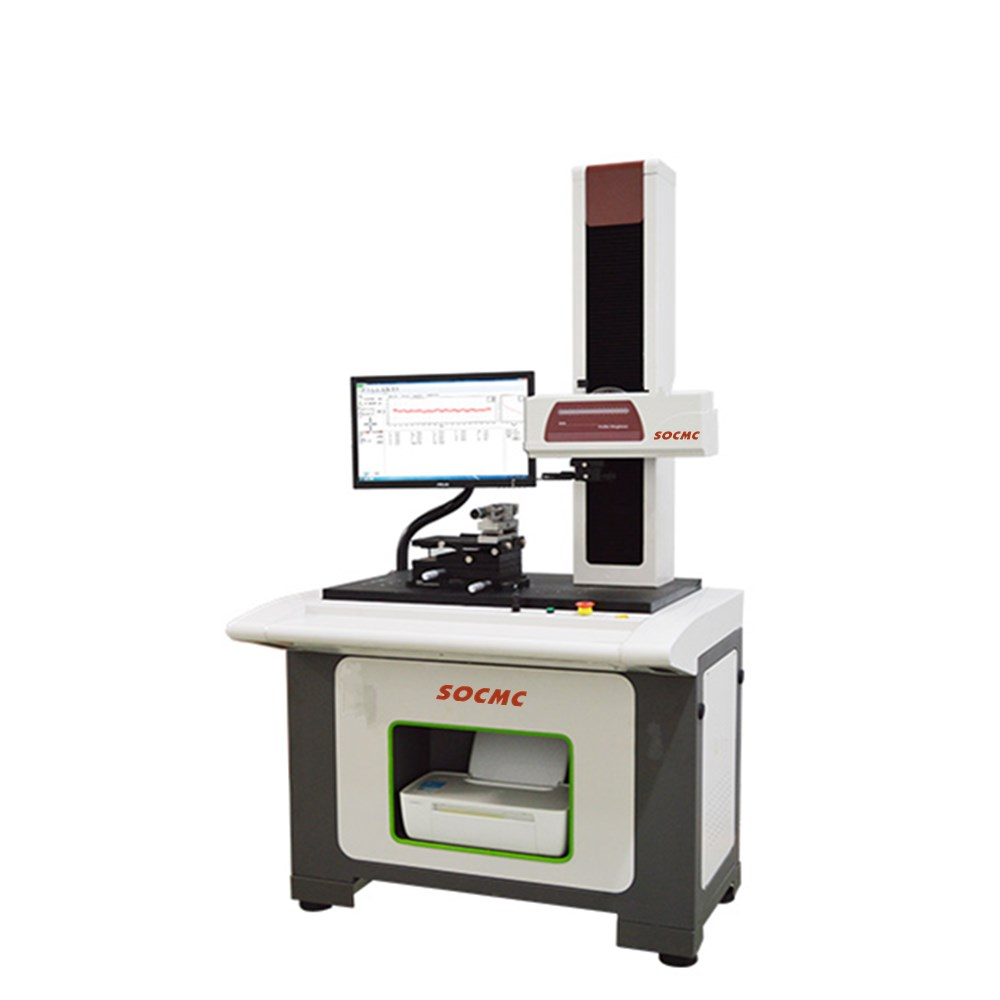

粗糙度儀SR2000

產品參數 Details在線訂購

一、特點:

1、無導頭粗糙度傳感器,以精密導軌為測量基準,具有精度更高,應用更加廣泛的優勢。極低的殘值噪聲,≤0.005μm
2
、殘值噪聲是粗糙度測量的一項重要指標,殘值噪聲決定了測量的基礎精度。
3
、分析功能:測量完成后,可根據需要選取需要評價的原始數據進行粗糙度分析,還可以剔除不需要的數據。
4
、測量長度過短時,可采集完成后,選擇適當?shù)脑u(píng)價長度進行分析。

二、測量原理

   本儀器測量原理為直角坐標測量法,即通過X軸、Z1軸傳感器,測繪出被測零件的表面輪廓的坐標點,通過電器組件,將傳感器所測量的坐標點數據傳輸?shù)缴衔?span>PC機,軟件對所采集的原始坐標數據進行數學運算處理,標注所需的工程測量項目。

三、測量功能

1、粗糙度功能:Ra、RpRv、RzRzjis)、R3zRzDIN、Rzj、RmaxRc、Rt、Rq、RskRku、Rsm、Rs、Rq、Rk、Rpk、RvkMr1、Mr2Rmr

2、波紋度參數:Wa、Wt、Wp、Wv、WzWq、Wsm、Wsk、WkuWmr

3、原始輪廓參數:PaPt、PpPv、Pz、Pq、Psm、PskPku、Pmr

四、測量范圍

序號

項目

測量范圍

分辨率

1

驅動器

150mm

0.2μm

2

傳感器

±620μm

262144:1

3

立柱

420mm

-

五、技術規格

序號

名稱

項目

參數

1

技術參數

線性精度

≤±(5nm+2.8%)

殘值噪聲

0.005μm

重復性

1δ≤1nm

截止波長

0.025、0.08、0.250.8、2.5、8mm

評定長度

λcX2、3、45、6、7

2

運動控制

X軸驅動方式

電動

Z軸驅動方式

電動

X軸驅動速度

0.05~15mm/s

Z軸驅動速度

0.2-15mm/s

六、環境要求

1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

2、地面震動******RMS: <50HZ  2.5μm/s  /  50HZ  5.0μm/s

3、電    源:AC 220V±5%  50Hz   單獨地線

4、功率需求:500W

5、溫度:現場溫度:1226   理想溫度:20±2  階梯溫度不超過1/h

6、相對濕度:<85%(無凝露)
